CNCプレスブレーキ

WC67KねじれシンクCNCプレスブレーキ

NCの曲げ機に別れを告げたいですか？
CNCねじれバーの曲げ機のWC67Kシリーズは、CNC曲げに最適なエントリーレベルの選択です。
TP10 CNCシステムと電気補償テーブルを装備したWC67Kシリーズは、経済的で耐久性があり、良好な精度を提供します。

お問い合わせ

PREV：No previous article
NEXT：EH6シリーズエレクトロ油圧サーボベンディングマシン

説明
技術仕様
ビデオ

WC67KねじれシンクCNCプレスブレーキ

WC67KねじれシンクCNCプレスブレーキ

-WC67Kシリーズねじれ軸同期プレスブレーキは、最先端の工業デザインと最適化されたパラメーター構成を誇り、安定性と簡素化された動作を確保します。

- 統合された溶接フレームを組み込み、CNC加工センターを全体的に処理し、耐久性を高め、高精度を達成します。

-COTRUST TP10 CNCシステムとCNC補償テーブルを装備したこのシリーズは、曲げの精度を保証し、さまざまな曲げニーズを満たすことができ、限られた予算内で高精度機器を取得できるようにします。

CNC制御システム

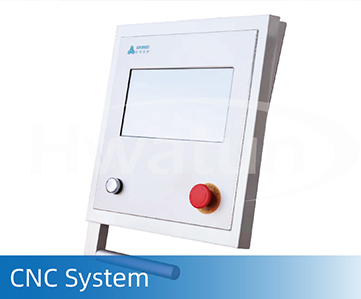

COTRUST TP10 CNCコントローラー

ねじれシンクロプレスブレーキ用に設計されたCoTrust TP10 CNCコントローラーは、10インチのタッチスクリーン、PLCコントロール、および缶オープン通信を備えています。複数の軸をサポートし、最大350のプログラムを保存し、高度な自動計算を提供し、簡単で効率的な操作を保証します。

Cotrust TP10システムの概要

- 完全に機能するシステムは、ねじれシンクロプレスブレーキマシン用に特別に設計されています。
-このシステムはCEおよびROHS認定を誇っており、国際基準の順守を確保しています。
- 標準のX/Y軸機能を装備し、R軸をサポートするために簡単に拡張でき、さまざまな曲げ要件の汎用性が向上します。
-TP10 CNCシステムは、簡単に操作できる10インチのTrue Color Touchスクリーンを備えています。
- 安定した信頼性の高いパフォーマンスのためのPLC制御があります。
- システムのCanopenバス通信制御により、迅速な通信と正確なポジショニングが可能になります。
-TP10 CNCシステムは、それぞれ24ステップで最大350のプログラムを保存できます。
- ストレージ容量の最大30のアッパーパンチと60の低ダイをサポートします。
- ブリッジ関数や高度な補償アルゴリズムなどのオプション機能は、カスタマイズと汎用性に利用できます。

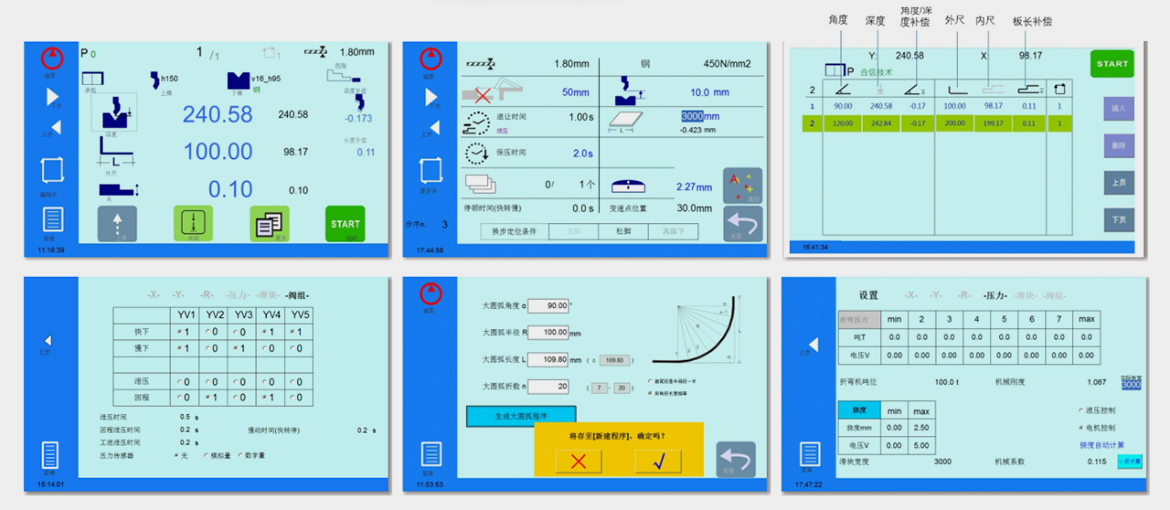

TP10コントローラーの曲げ関数

- 簡単に起動するためのクイックアクセスプログラムページ
- ユーザーフレンドリーな金型ライブラリ管理機能
- メニューインターフェイスまたはテーブルプログラミングオプション
- 自動バックストップ降伏関数
- 圧力と深さの自動計算
- 角度、たわみ、プレート幅の補償の自動計算
- 無限のステップベンディングを達成するためのリンクプログラム関数。

詳細

堅牢な構造

堅牢な構造

有限要素分析図

- プレスブレーキの機械構造とすべての主要なコンポーネントは、3D分析と最適化設計を受け、安定した機械操作のための魅力的な設計と信頼できる構造を保証します。

リジッドフレームデザイン

- マシンは、頑丈さと精度を保証するために再配置されずに機械加工される溶接されたワンピースフレームで設計および構築されています。

統合処理

- マシンフレーム全体は、CNC 3次元マシニングセンターを使用して、高精度を確保するための積分プロセスで完成します。

ねじれシャフト同期構造

- 曲げ機のスライダーのストロークの同期は、構造が単純で安定しており、信頼できる機械的同期構造を採用しています。

詳細

CNCクラウン

CNCクラウン

電動CNC制御防止防止テーブル

- CNCクラウンは、ワークテーブルのRAMと垂直プレートによって引き起こされる曲がったワークピースのたわみの変形を補うために使用されます。
-CNCクラウンディングデバイスは、CNCシステムにプログラムされた命令に基づいて自動的に調整でき、最適な曲がったワークピースを達成するために非常に便利で効率的です。

詳細

バックゲージ

バックゲージ

- バックゲージ構造は、軸の一貫した正確な位置決めのために堅牢に設計されており、安定性と精度を向上させるためのデュアル線形ガイドレールを備えたビームを備えています。

- X軸は、下部ダイの中心に関連してバックゲージの水平変位を制御し、それにより、下部ダイへの移動中または離れたところにある正確な位置を決定します。

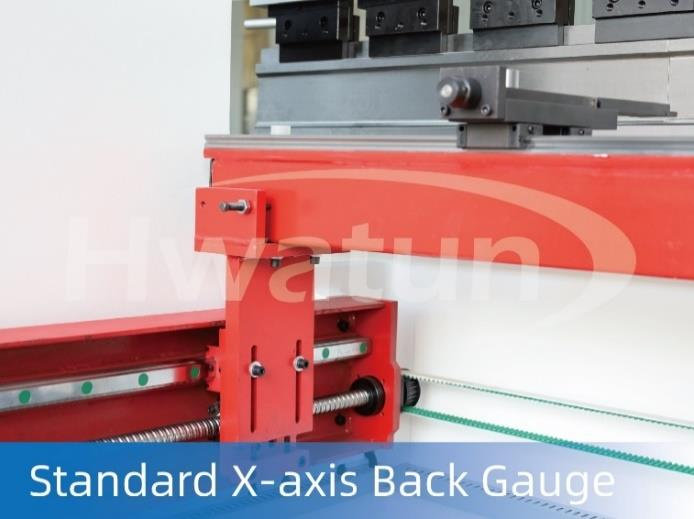

	標準X軸バックゲージ - パフォーマンスを向上させるために、デュアルリニアガイド、スライダー、ボールネジを備えています。 - 高さ調整の機能により、ユーザーは特定の要件に応じて高さをカスタマイズする柔軟性があります。

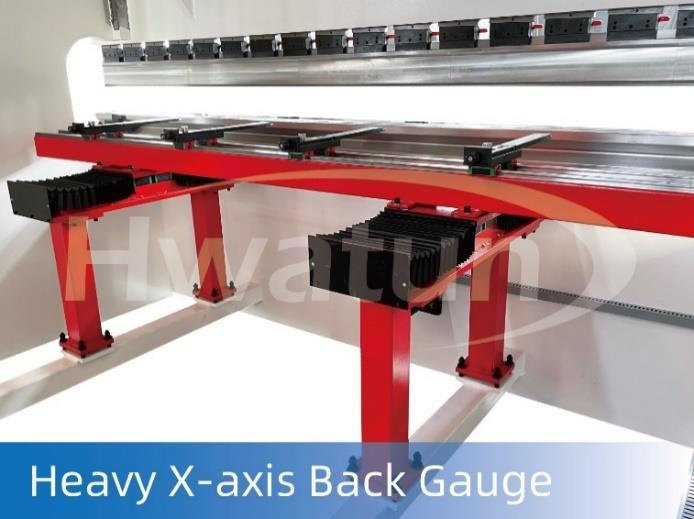

	重いX軸バックゲージ - 300トン以上の重量のマシンには、頑丈な積分機械加工X軸X軸バックゲージが装備されています。 - バックゲージの安定性と精度を確保するために、4つの線形ガイドレール、8つのスライダー、およびダブルボールネジを装備しています。

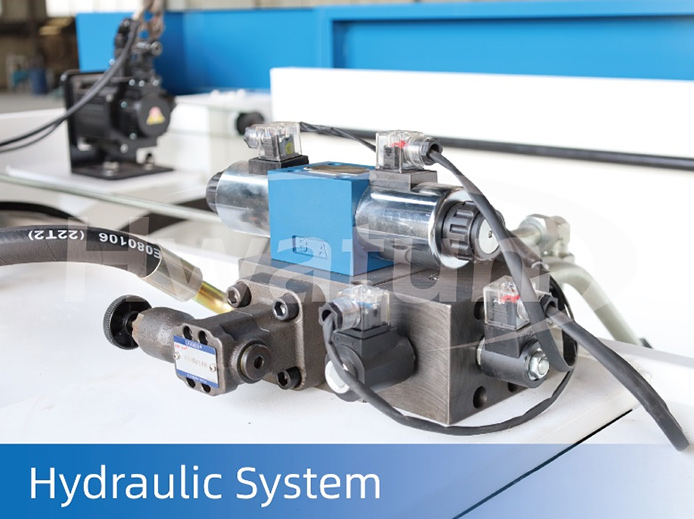

	油圧システムこのマシンには、高度な統合油圧バルブグループが組み込まれており、信頼できるパフォーマンスを確保し、メンテナンスを促進して油圧システムの安定した動作を確保します。

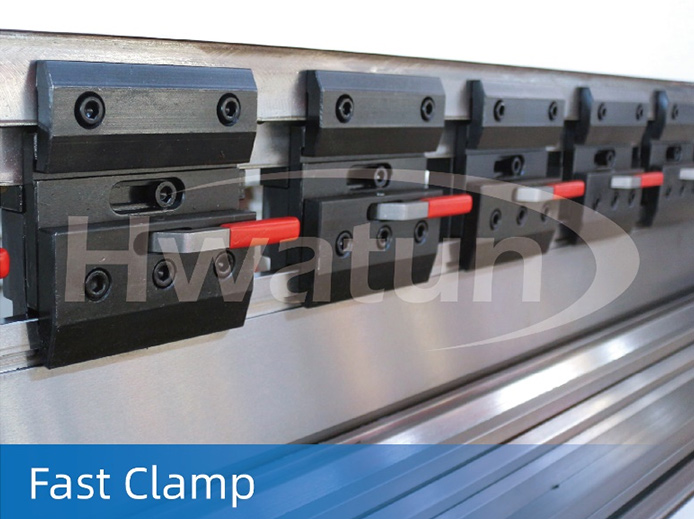

	クイッククランプ - ハンドルを引っ張るだけで上部パンチを簡単に交換できる高精度マニュアルクイッククランプを装備し、パンチのインストールをシンプルで効率的にします。 - クイッククランプは、RAMのたわみの変形をよりよく補償するために、斜めのウェッジ偏向補償を備えています。

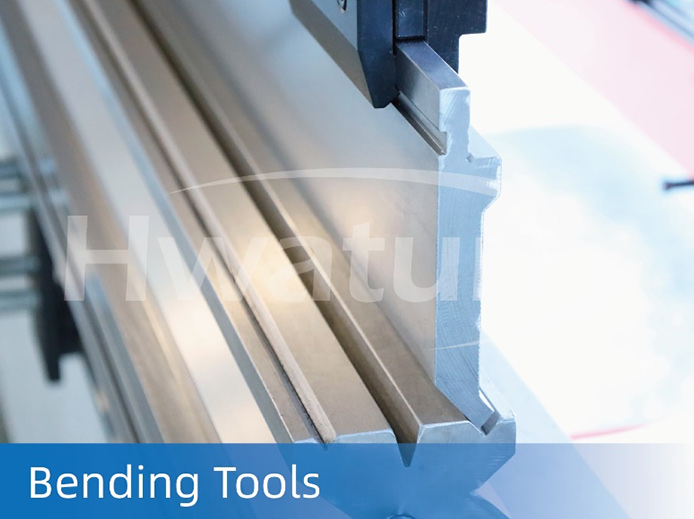

	すべての上部パンチと下のダイは誘導的に硬化しています私たちのエンジニアは、あなたの部品図面、一般的な板金の厚さ、開口部の高さ、および圧力ブレーキの曲げ力に基づいて、最も適切なツールを推奨します。

詳細

モデル	名目プレッシャー	曲げ長さ	距離間側フレーム	喉深さ	スライダー脳卒中	昼光	主要モーター力
モデル	（kn）	（mm）	（mm）	（mm）	（mm）	（mm）	（KW）
63T2500	630	2500	2000	320	120	365	5.5
63T3200	630	3200	2500	320	120	365	5.5
125T2500	1250	2500	2000	400	120	400	7.5
125T3200	1250	3200	2500	400	120	400	7.5
125T4000	1250	4000	3200	400	120	400	7.5
160T2500	1600	2500	2000	400	200	450	11
160T3200	1600	3200	2500	400	200	450	11
160T4000	1600	4000	3200	400	200	450	11
200T2500	2000	2500	2000	400	200	450	11
200T3200	2000	3200	2500	400	200	450	11
200T4000	2000	4000	3200	400	200	450	11
250T3200	2500	3200	2500	400	250	500	18.5
250T4000	2500	4000	3200	400	250	500	18.5
250T5000	2500	5000	4000	400	250	500	18.5
300T4000	3000	4000	3000	400	250	525	22
300T5000	3000	5000	4000	400	250	525	22
300T6000	3000	6000	4800	400	250	525	22
400T4000	4000	4000	3000	400	320	600	30
400T5000	4000	5000	4000	400	320	600	30
400T6000	4000	6000	4800	400	320	600	30
500T4000	5000	4000	3000	400	320	600	37
500T5000	5000	5000	4000	400	320	600	37
500T6000	5000	6000	4800	400	320	600	37
600T4000	6000	4000	3000	400	320	600	45
600T5000	6000	5000	4000	400	320	600	45
600T6000	6000	6000	4800	400	320	600	45
