家 / 機械 / CNCプレスブレーキ / EH6シリーズエレクトロ油圧サーボベンディングマシン

CNCプレスブレーキ

EH6シリーズエレクトロ油圧サーボベンディングマシン
CNCプレスブレーキ

EH6シリーズエレクトロ油圧サーボベンディングマシン

手頃な価格の信頼性の高いエレクトロ油圧サーボベンディングマシンをお探しですか？
EH6シリーズはまさにあなたが必要とするものです！
使いやすいSCS700 CNCシステムと標準の電気補償ワークテーブルにより、正確なベンドが保証されています。さらに、標準の3 1軸バックゲージを4 1軸にアップグレードして、柔軟性を高めることができます。初めてのユーザーに最適なEH6は、品質と手頃な価格を組み合わせて、エレクトロヒドラウル曲げを開始するための選択肢を選択します。

お問い合わせ
PREV：WC67KねじれシンクCNCプレスブレーキ
NEXT：EH8電気油圧サーボ曲げ機
  • EH6シリーズCNCプレスブレーキ

    EH6シリーズCNCプレスブレーキ

    - フレームは、安定性と寿命のために完全に溶接された、ほこりとテノンのデザインで構成されています。高精度を確保し、変形を最小限に抑えるために、大きな床に取り付けられた退屈および粉砕機を使用して処理されます。

    - 閉ループ制御のために、トップレベルのエレクトロ油圧サーボバルブとグリッドルーラーを採用します。

    - 標準構成には、2軸（x、r）バックゲージが備わっています。または、代替オプションとして、より汎用性が高く効率的な4軸（x、r、z1、z2）のバックゲージを選択できます。

    -WorkTableには、ワークピースの品質に対するスライダー変形の影響を効果的に排除する電動CNC制御防止防止メカニズムが装備されています。 CNCシステムは、便利で正確な操作のために補償金額を自動的に調整します。

    その他のオプション
    CNCコントローラーシステム

    CNCコントローラーシステム

    EH6シリーズには、TechMation SCS700 CNCシステムが標準として装備されていますが、DelemやCybelecなどの代替オプションもCNCシステムに選択できます。

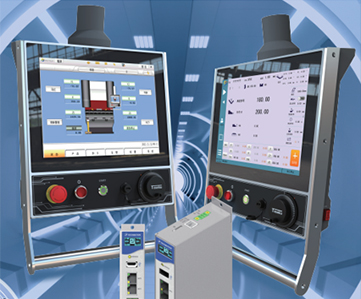

    TechMation SCS700

    - 「台湾工業高感度15インチLCDタッチスクリーン」

    - カスタマイズされたEMC4産業コンピューターボード、安定して信頼性

    - デュアルCPUシステム構成、強力なコンピューティングパワー、正確な制御

    - 標準のPLC Cモーションプログラミング

    - 標準のEtherCat通信拡張機能のサポート

    -Linuxオペレーティングシステムは、インスタント停電をサポートしています

    その他のオプション
    堅牢な構造

    堅牢な構造

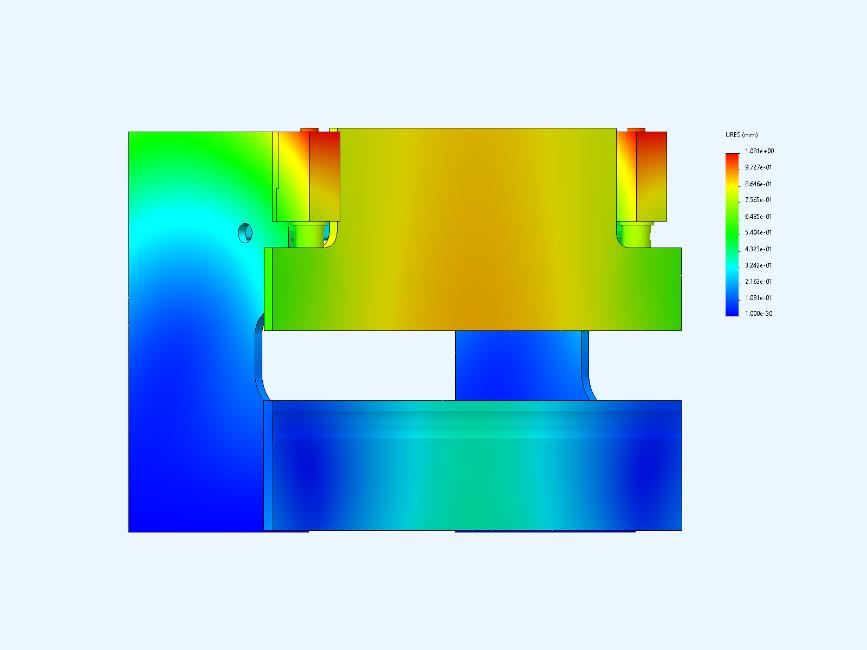

    有限要素分析図

    - プレスブレーキの機械構造とすべての主要なコンポーネントは、3D分析と最適化設計を受け、安定した機械操作のための魅力的な設計と信頼できる構造を保証します。

    リジッドフレームデザイン

    - マシンは、頑丈さと精度を保証するために再配置されずに機械加工される溶接されたワンピースフレームで設計および構築されています。

    統合処理

    - マシンフレーム全体は、CNC 3次元マシニングセンターを使用して高精度を確保するための積分プロセスで完成します。

    その他のオプション

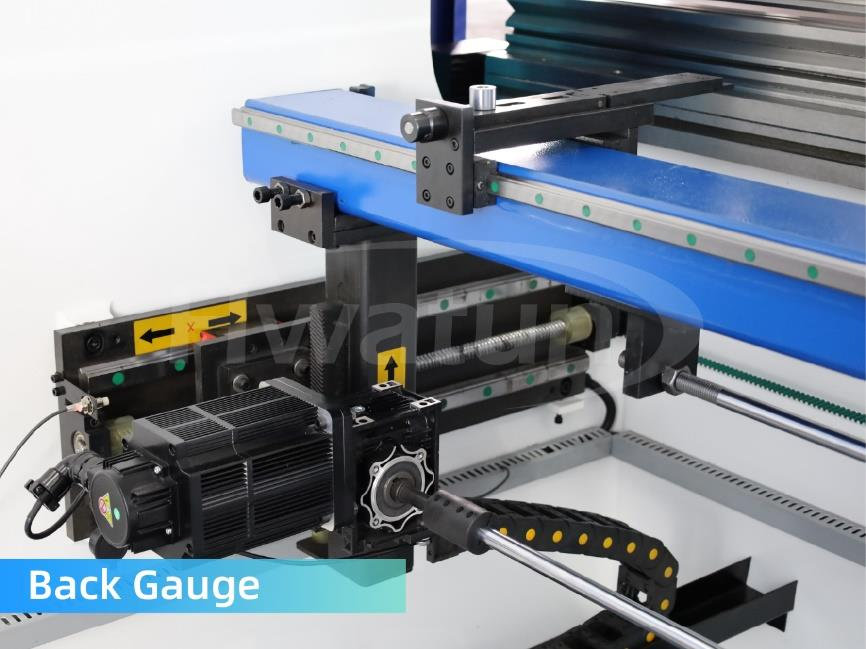

    バックゲージシステム

    バックゲージシステム

    バックゲージ構造は、軸の一貫した正確な位置決めのために堅牢に設計されており、安定性と精度を向上させるための二重線形ガイドレールを備えたビームを備えています。

    ABG-2 x r軸バックゲージ

    -x軸は、正確な位置決めを確保するために、線形ガイド、ボールスクリュー、サーボモーターの組み合わせによって駆動されます。

    -r軸は、高強度のソリッドスチールロッドを電力透過として使用し、ヘリカルギアが同期位置を支援し、高強度ネジを使用してコンポーネントを安全に接続します。これにより、R軸を正確に同期させ、迅速な応答、低故障率、およびメンテナンスを容易にすることができます。


    構成

    シリーズ

    説明

    ABG-2（標準）

    2軸：x r

    ABG-4（オプション）

    4軸：X R Z1 Z2

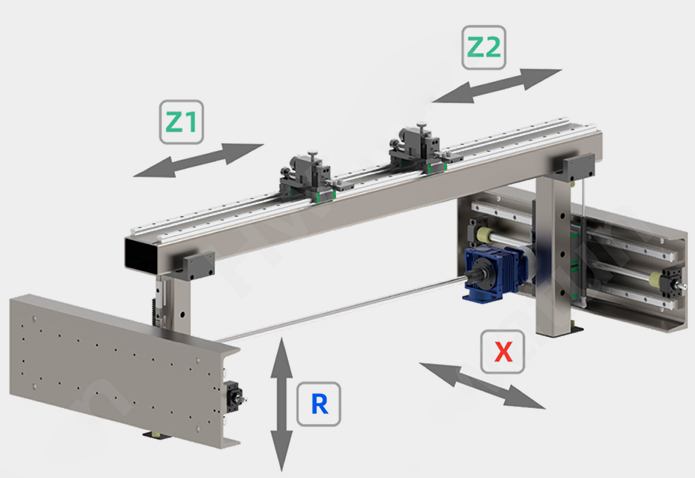

    シリーズバックゲージ

    ●X軸：バックゲージの前後の動き

    ●r軸：バックゲージの上下動き

    ●Z1軸：バックゲージの指の左と右の動き

    ●Z2軸：バックゲージの指の左と右の動き



    精度

    ABGシリーズ

    X

    R

    Z1*

    Z2*

    ストローク（mm）

    600

    150

    カスタム

    カスタム

    速度（mm/s）

    350

    120

    300

    300

    精度（mm）

    ±0.01

    ±0.05

    ±0.05

    ±0.05

    機械

    ボールネジ

    ラック

    ラック

    rack

    その他のオプション

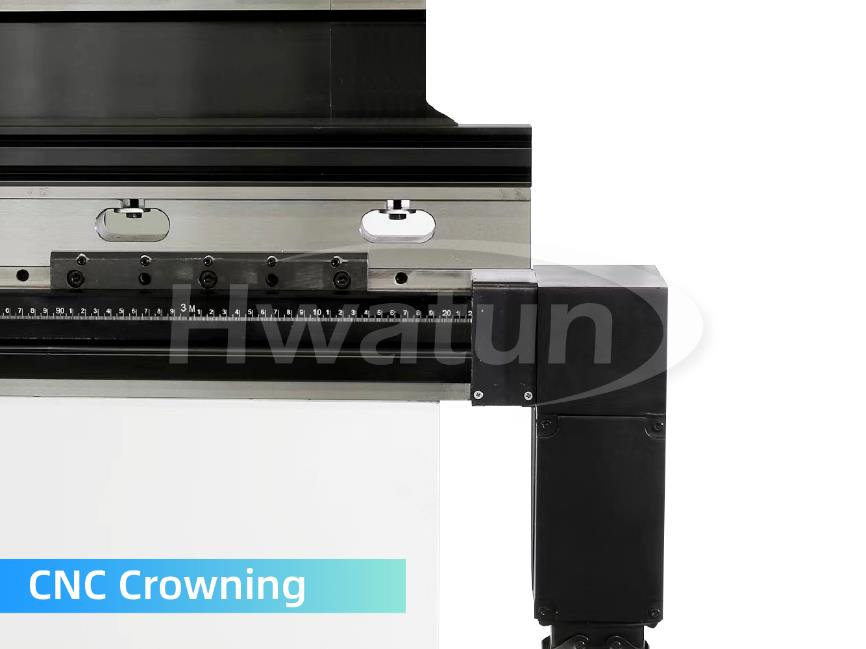

    CNCクラウン


    CNCクラウン

    電動CNC制御防止防止ワークテーブル

    -CNCクラウンディングデバイスは、CNCシステムにプログラムされた命令に従って自動的に調整でき、非常に便利で効率的です。

    その他のオプション

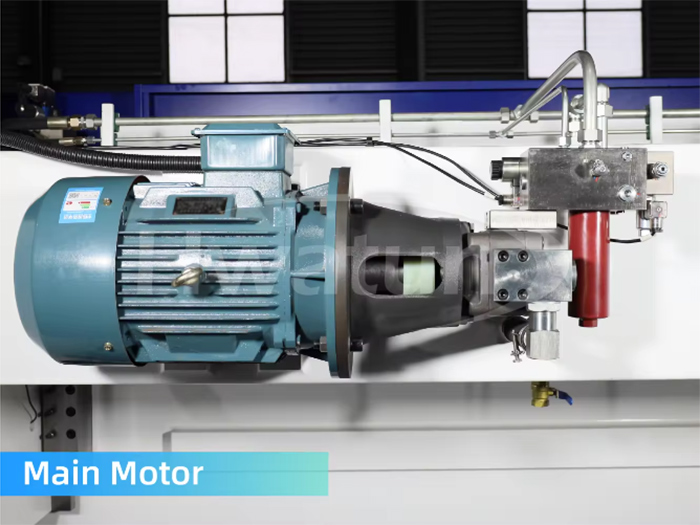

    メインモーター

    メインモーター

    - プレスブレーキのメインモーターは、スムーズで効率的な機械動作を保証する重要なコンポーネントです。
    - 高品質の材料の堅牢な構造と利用により、このモーターはすべてのステップ全体で安定した信頼性の高いパフォーマンスを提供し、並外れた耐久性と拡張寿命を提供します。

    その他のオプション

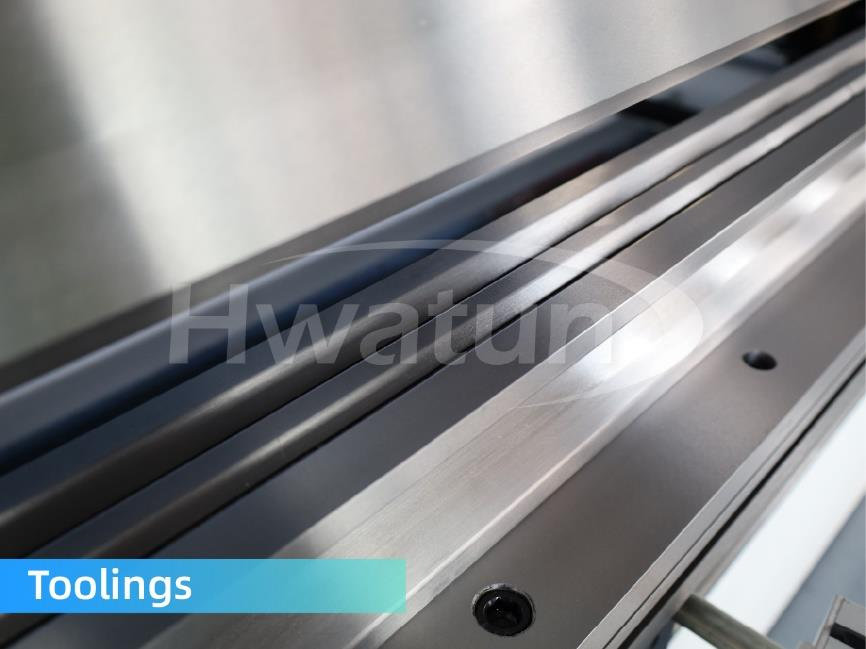

    ツーリング

    - すべての上部パンチと下のダイは誘導的に硬化します

    - 私たちのエンジニアは、パーツ図面、一般的な板金の厚さ、開口部の高さ、および圧力ブレーキの曲げ力に基づいて、最も適切なツールを推奨します。

    その他のオプション
Nantong Hwatun Heavy Macking Tool Co.、Ltd。
Nantong Hwatun Heavy Macking Tool Co.、Ltd。



高品質の製品と誠実なサービスを顧客に提供します。

Nantong Hwatun Heavy Macking Tool Co.、Ltd。

鍛造機械産業の主要なバックボーン企業。同社は、経済的に開発された陽デルタにある江蘇省のハイアンビンハイ工業地帯に位置しています。

「Huaduan」ブランドシリーズのせん断マシン、曲げ機、プレートローリングマシン、油圧プレス、巻き戻しおよびレベリングのせん断生産ラインの生産を専門としています。製品は、光産業、航空、造船、冶金、計装、電化製品、ステンレス鋼製品、建設および装飾産業で広く使用されています。製品は、ヨーロッパ、アメリカ、東南アジア、中東、その他の国や地域に輸出されています。

当社は、多くの国内のせん断、折りたたみ、ローリング、油圧プレス、レベリングせん断生産ライン、およびその他の専門家、研究開発製品品質、技術レベルが業界の最前線にあります。 Huaduan Machine Toolは、自宅と海外の高度なテクノロジーを、高度な認識、新しい概念、革新的な精神、および継続的に業界製品を継続的に開発し、「Huaduan」の強固な基盤を築き、鍛造業界で世界的に有名なブランドを作成します。

  • 0年

    業界の経験

  • 0m²

    工場のカバー

  • 0m²

    建物エリア

  • 0数百万

    年間出力値

名誉証明書
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
ニュースルーム

関連製品

製品説明

EH6シリーズエレクトロ油圧サーボベンディングマシン 現代の曲げ技術の頂点を表し、並外れた精度、信頼性、手頃な価格を提供します。ベンディング業界のベテランの専門家と新人の両方のために設計されたこのマシンは、高度な機能と堅牢な構造を統合して、幅広い曲げニーズを簡単に満たします。

精密エンジニアリングと堅牢な構造
の中心に EH6シリーズエレクトロ油圧サーボベンディングマシン Mortise and-Tenonデザインを使用して構築されたフレームで、最大の安定性と耐久性のために完全に溶接されています。この設計の選択により、マシンが安定したままであり、その延長寿命を確実に実行できます。フレームは、大きな精度を保証し、変形を最小限に抑えるために、大きな床に取り付けられた退屈およびフライス材の粉砕機を使用して処理され、すべての曲がりが一貫して正確であることを保証します。

マシンのバックゲージ構造は、ビーム上のデュアルリニアガイドレールを特徴とする精度のために設計されています。このセットアップは安定性を高め、軸の一貫した正確な位置決めを保証します。これは、高品質の曲がりを生成するために重要です。堅牢なバックゲージデザインは、マシンの全体的なパフォーマンスに貢献し、長時間使用中でも精度を維持します。

高度な制御システム
EH6シリーズには、ユーザーフレンドリーなインターフェイスと信頼できるパフォーマンスで有名なTechMation SCS700 CNCシステムが標準として装備されています。この高度な制御システムにより、曲げプロセスを正確に制御できるようになり、各操作が最高水準の精度を満たすことができます。特定の要件を持つユーザーの場合、DelemやCybelecなどの代替CNCオプションも利用できます。これらのシステムは、追加の機能と高度な機能を提供し、ユーザーが特定のニーズと好みに合わせてマシンを調整できるようにします。

汎用性の高いバックゲージオプション
マシンには、標準の2軸（x、r）バックゲージが付属しており、さまざまな曲げタスクにしっかりした性能を提供します。より大きな汎用性を必要とする人のために、EH6シリーズは4軸（X、R、Z1、Z2）バックゲージにアップグレードできます。このアップグレードにより、マシンの柔軟性が向上し、より複雑な曲げアプリケーションと全体的な効率の向上に適しています。

革新的な防止メカニズム
EH6シリーズの傑出した特徴の1つは、その電動CNC制御防止防止メカニズムです。このメカニズムは、ワークの品質に対するスライダー変形の潜在的な影響に対処するために、ワークテーブルに統合されています。 CNCシステムは、補償金額を自動的に調整することにより、ワークピースが最高品質で、機械的な偏向から生じる可能性のある歪みや不正確さがないことを保証します。

使いやすい操作
EH6シリーズは、初めてのユーザーを念頭に置いて設計されており、高度な機能と使いやすさの組み合わせを提供します。直感的なCNCシステムは、マシンの堅牢な構造と信頼性の高いバックゲージシステムとともに、経験が限られているオペレーターでさえ高品質の結果を達成できるようにします。 CNCシステムオプションとバックゲージ構成の柔軟性により、マシンのユーザーフレンドリーがさらに強化され、さまざまな曲げニーズに合わせて簡単にカスタマイズできます。

EH6シリーズエレクトロ油圧サーボベンディングマシン 信頼できる汎用性のある曲げソリューションを求めている人にとって理想的な選択肢です。精密エンジニアリング、高度な制御システム、および堅牢な構造の組み合わせにより、一貫した高品質のパフォーマンスを実現できます。初めてのユーザーであろうと経験豊富なオペレーターであろうと、EH6シリーズは手頃な価格と高度な機能の完璧なバランスを提供し、ワークショップや製造施設に貴重な追加になります。
